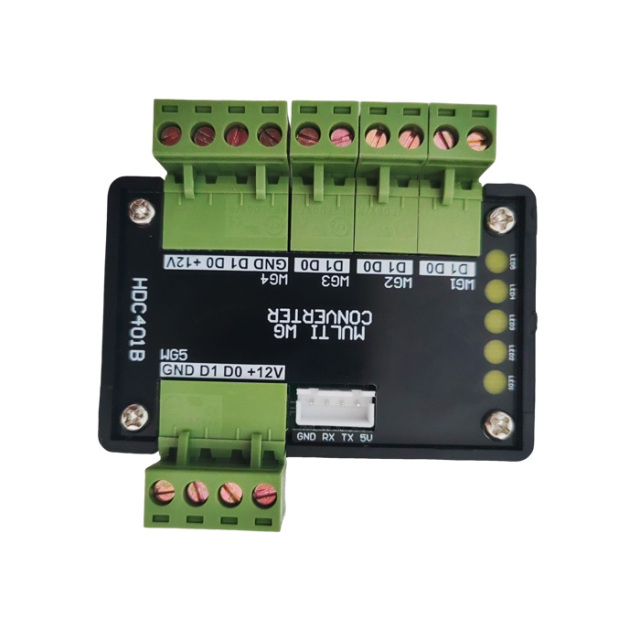

产品说明4路韦根通讯转换器可同时连接4个门禁RFID读卡器或人脸识别机及指纹机。不同设备的韦根信号被集中起来，并输出到门禁主板上的同一个韦根接口，能够解决多个门禁设备共享的问题。该转换器采用高速、大容量的微控制单元（MCU），可轻松处理4路信号的接收与传输。
参数韦根输入接口：4路，可同时连接读卡器或人脸识别机；
韦根输出接口：1路，可连接门禁控制器主板；
电源：+9~24V，30mA；
支持韦根协议：默认支持WG26~WG80（包括WG26/32/34/35/36/37/40/42/44/66/80)

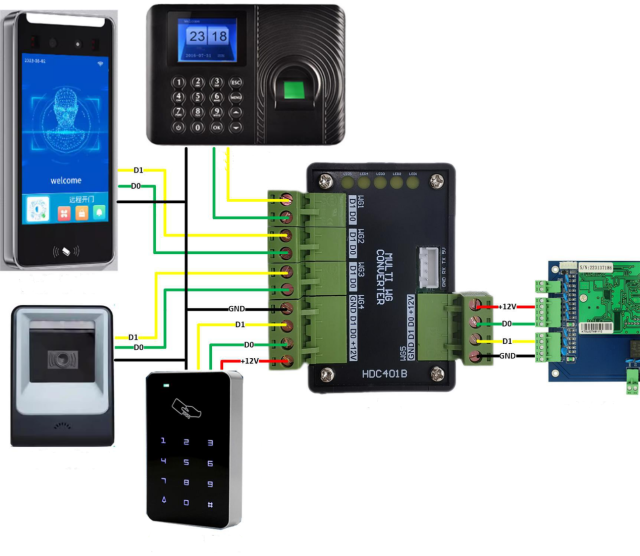

接线图

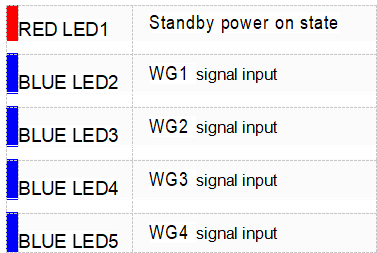

转换器上的LED指示灯

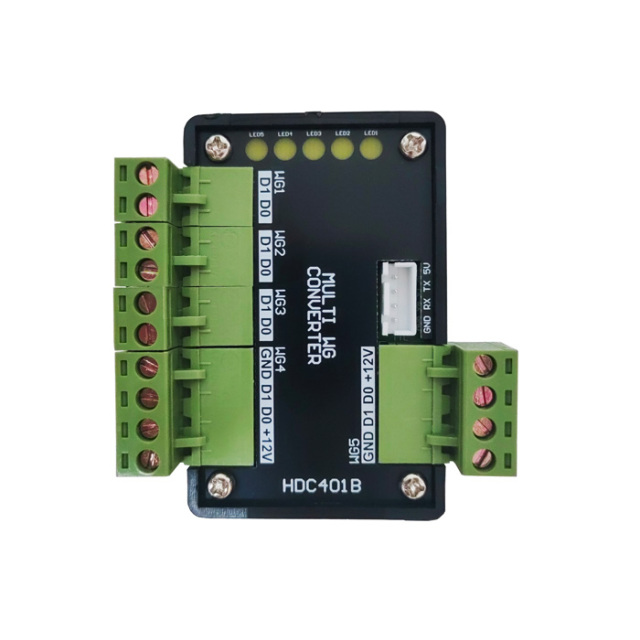

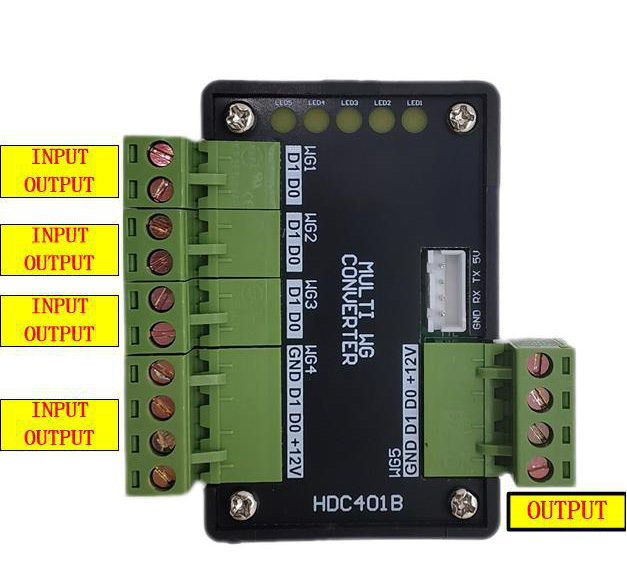

接口规格WG1、WG2、WG3、WG4为韦根输入接口，WG5为韦根输出接口；
WG1、WG2和WG3仅提供D0和D1端子，+12V、GND和WG4为共用；
接线时，每个设备至少应连接D0、D1、GND这3根线，以确保转换器与读卡器或门禁控制器连接到同一接地端。
所有连接设备的GND都应连接到转换器。

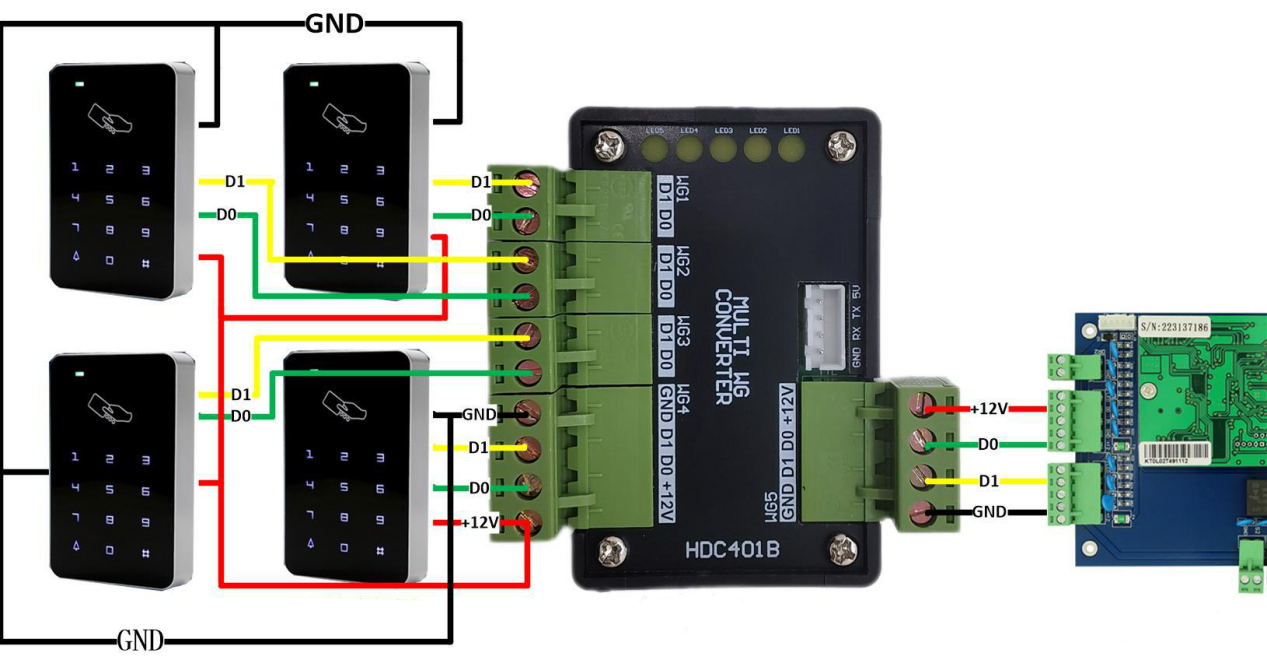

4路联网读卡器，支持WG26~WG80及键盘码输入，卡片信息在WG5上依次输出；当4个读卡器同时刷卡时，优先输出WG1的卡号，然后是WG2的卡号，接着是WG3和WG4的卡号；当同时连接4个读卡器时，请注意门禁控制器板的供电是否充足，必要时可使用外接电源。
