产品描述：
WG2RS232通信转换器专为手持测试工具设计，或用于嵌入第三方制造的产品中，我们已将其广泛应用于我们的条形码、射频识别（RFID）以及门禁系统解决方案。
该转换器支持双向传输，既能将韦根26位或韦根34位数据转换为RS232接口信号，也能将RS232接口的数据转换为韦根26位或韦根34位信号。默认情况下，标准韦根输出为26位数据（韦根34位及其他格式为可选）；标准RS232输出为ASCII码（默认8位或10位ASCII码），十六进制为可选。RS232通信协议标准为9600波特率、无奇偶校验、8位数据位、1位停止位。

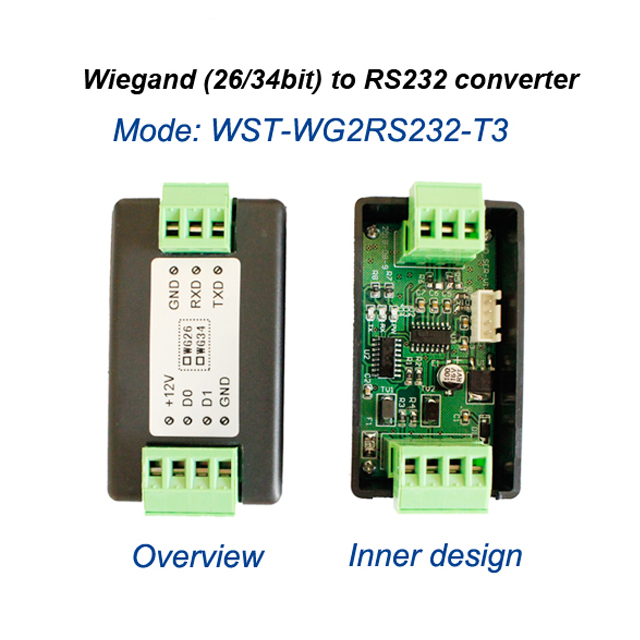

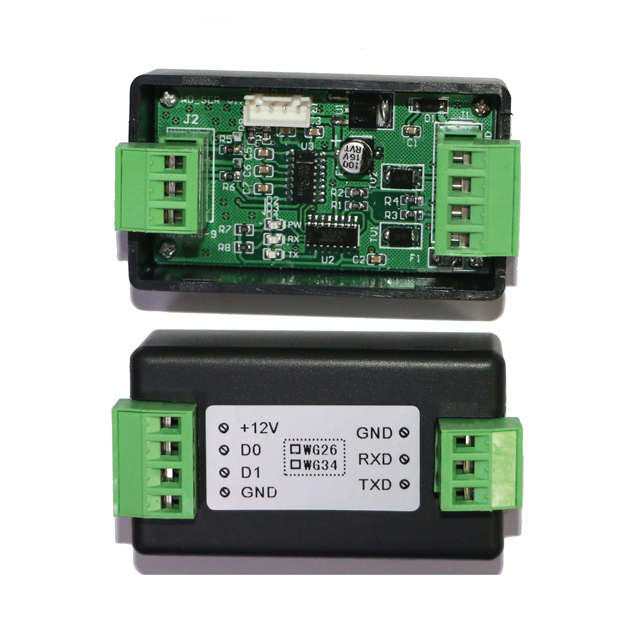

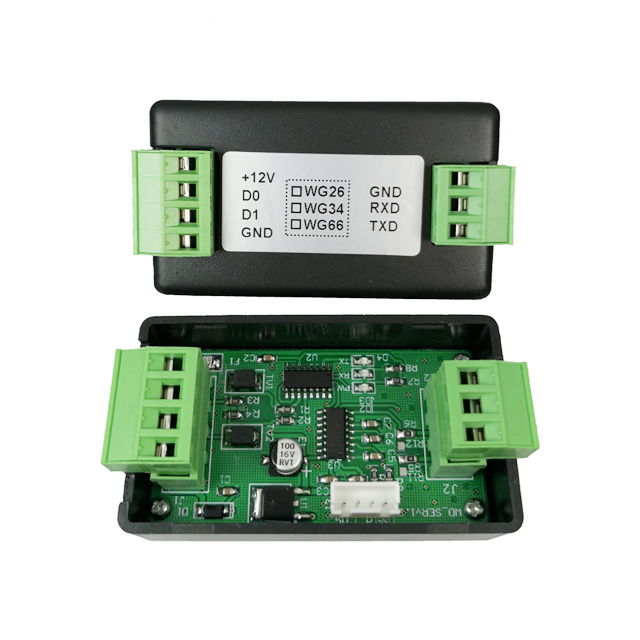

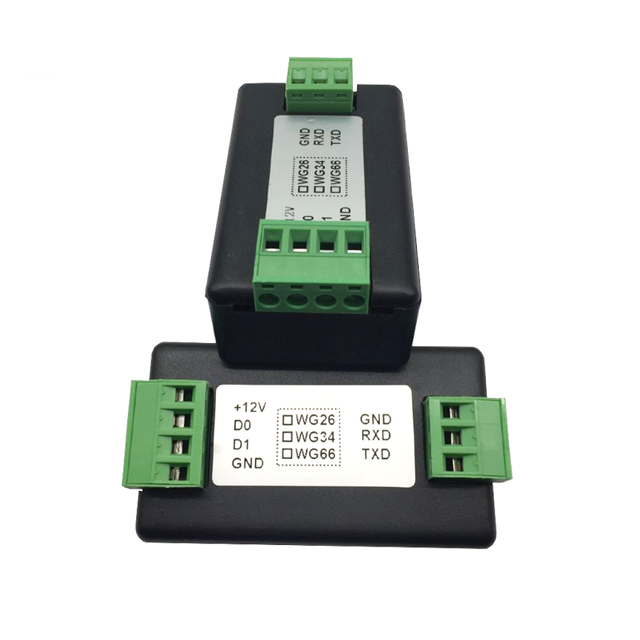

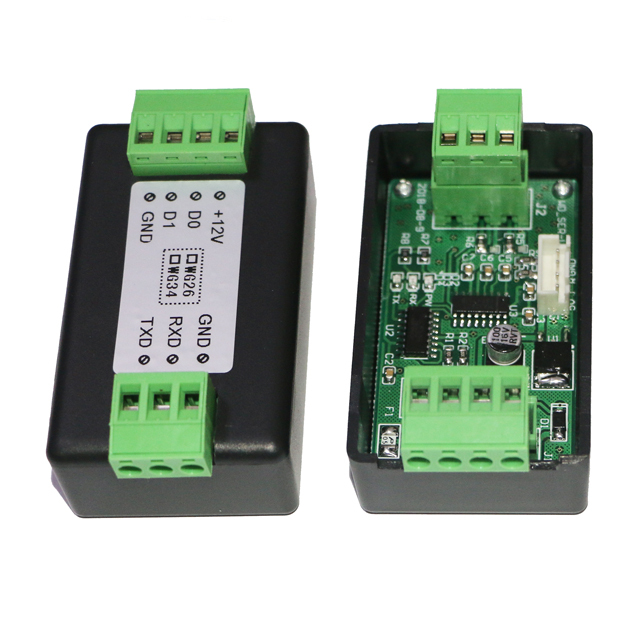

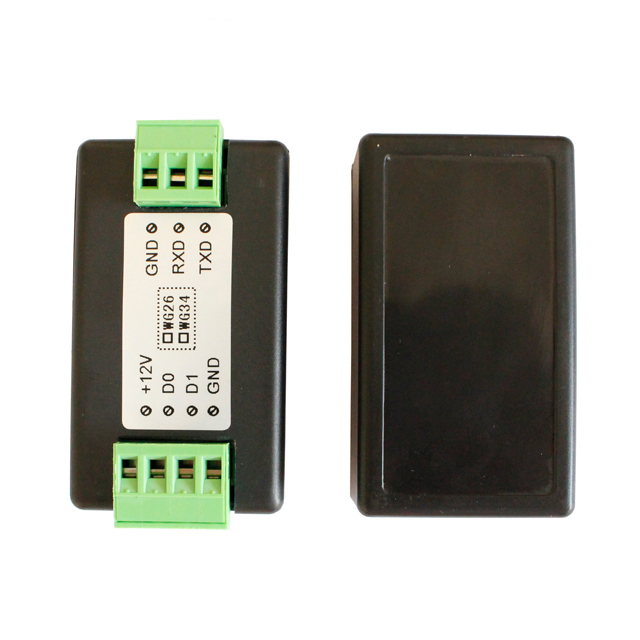

WG26/34bit to RS232 terminal converter WG26bit/34bit to RS232 DB9 COM converter
技术参数：
型号：WST-WG2RS232（更多详细型号如下）
ASCII（十进制数）输出模式：
WG2RS232-DM26：WG 26位转RS232 DB9公头（8位十进制数）
WG2RS232-DM34：WG 34位转RS232 DB9公头（10位十进制数）
WG2RS232-DF26：WG 26位转RS232 DB9母头（8位十进制数）
WG2RS232-DF34：WG 34位转RS232 DB9母头（10位十进制数）
WG2RS232-D3T26：WG 26位转RS232终端接口（8位十进制数）
WG2RS232-D3T34：WG 34位转RS232终端接口（10位十进制数）
十六进制输出模式：
WG2RS232-HM26：WG 26位转RS232 DB9公头（3字节十六进制数）
WG2RS232-HM34：WG 34位转RS232 DB9公头（4字节十六进制数）
WG2RS232-HF26：WG 26位转RS232 DB9母头（3字节十六进制数）
WG2RS232-HF34：WG 34位转RS232 DB9母头（4字节十六进制数）
WG2RS232-H3T26：WG 26位转RS232终端接口（3字节十六进制数）
WG2RS232-H3T34：WG 34位转RS232终端接口（4字节十六进制数）
尺寸：90毫米×45毫米×35毫米
净重：约30克
工作电压：直流9V-12V（可直接从门禁控制器取电，但必须与其接地端连接）
消耗电流：不超过30毫安
转换器与设备之间的传输距离：
RS232：最大10米
韦根（Wiegand）：最大100米
兼容RS-232标准，232输入一路独立，对应韦根一路输出；带有外部看门狗，防止死机。
工作温度范围：+5 - +40°C
+15°C时的相对湿度：80%
+25°C时的相对湿度：90%
通信格式：

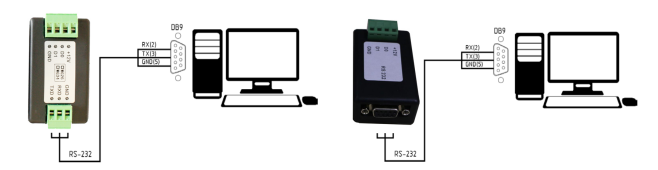

要通过RS232通信接口将数据从转换器传输到计算机（如DB9 COM端口），需设置以下终端参数：
波特率：9600，数据位：8，校验位：无，停止位：1
检查计算机软件的输出数据，数据传输主要有两个应用场景：
测试转换器前，请检查转换器的通信接口和所连接设备的接口（例如：条形码扫描器），确保通信参数与转换器相匹配。
1. 您的条形码扫描器必须具备RS232通信接口，并检查其波特率，且必须设置为9600；
2. 您可以通过以下链接下载我们的RS232测试软件：http://www.wincontrols.com/Support/Download/index_4.html
3. 将WG转换器的WG端口连接到门禁控制器的WG输入接口，通常是D0接D0、D1接D1、GND接GND、+12V接电源+12V
4. 大多数门禁控制器支持WG26位或WG34位格式，但有些控制器并非两者都支持，因此若存在其他WG格式，请尝试确认具体的位数，并反馈给我们的销售人员以进行特殊升级。
5. WG34位格式支持最大32位数据，即4字节十六进制数0xFF 0xFF 0xFF 0xFF（十进制数4294967295），因此我们的转换器WG输出数据范围必须在0到4294967295之间，超出此范围会出现显示错误。这意味着条形码编号也只能在相同范围内。
6. 转换器仅传输数字，字母会被忽略，例如：
条形码读取数据：“123ABC456”，转换器仅传输：“123456”
“ABC123ABC456”，转换器仅传输：“123456”
“ABCDEFG123456789”，转换器仅传输：“123456789”
“http://domain.com/ticket/ID&-abcdef12345678”，转换器仅传输：“12345678”
“A1B2C3D4E5F678G”，转换器仅传输“12345678”
若您有任何特殊要求，在条件允许的情况下，我们可以接受特殊订单并提供升级支持。
将韦根输出数据传输至RS232：
在该应用场景中，需要通过我们的转换器将韦根输出数据传输到主机，例如RFID阅读器、条形码扫描器、指纹识别仪、人脸识别机以及任何其他具有韦根输出的设备。
这类设备通常输出韦根26位或34位格式，因此您可以将该设备与我们的韦根输入接口相连，转换器会将数据传输至其RS232接口。
大多数情况下，RFID阅读器输出的韦根数据为十六进制，例如：
4字节数：1010795316 =（十六进制）3C3F8334
韦根26位输入（十六进制）3F8334
韦根34位输入（十六进制）3C3F8334
因此输出的ASCII码如下：
韦根34位（3C3F8334）对应1010795316
韦根26位（3F8334）对应06333588
0D 0A为回车符
韦根26位或34位数据输入到我们的转换器后，转换器会输出最大10位的ASCII数字。例如：1234567890，超出此长度的数据会分开发送。
将ASCII输出数据传输至韦根输出：
在该应用场景中，大多数客户会从其自有软件传输数据，例如，从COM端口向我们的RS232输入接口发送1234567890，此时我们的韦根输出接口会以韦根34位格式输出数据，连接到门禁控制器后，您会在门禁控制软件中看到卡号：1234567890。同理，若条形码扫描器通过我们的转换器连接到门禁控制器，当条形码扫描器输出11223344时，门禁控制软件会显示11223344。
（注：如需更详细的协议信息或有其他问题，请联系info@wincontrols.com获取支持）
